钢制拖链 钢铝拖链 金属拖链 tlg型银星护板 tlg型钢制拖链
tlg型钢制拖链
tlg型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置(允许不用支承轮)长度大，支撑板可依顾客需要制作，适用于工作母机，移动机械等。其弯曲半径为50-600mm，链板高度为35-150mm，可任意选用。
tlg型钢制拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。
拖链的支撑板宽度为150mm至600mm，孔与孔之间的间隔量为5mm。
链板的高度，也就是支撑板的高度，是由电缆最大直径决定的，机床最大限度运转时，如拖链的宽度超过300mm，拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。
弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。

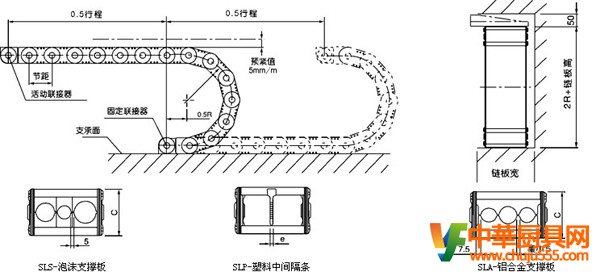

拖链的长=1/2行程+4个弯曲半径，这只适用于当固定联结是在行程的中点时。

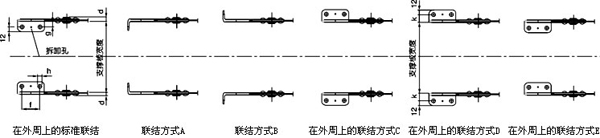

拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部，一般情况联结部分在拖链内，而向外周。
tlg型钢制拖链主要参数及支撑尺寸
型号
弯曲半径r（mm）
节距
a
c
d
e
f
g
h
k
允许不用支承轮时
重量
长度m
负载kg/m
tlg10
50/100/150/200
50
19
35
5.5
3
20
7.5
7
9.5
3
4
2.30
tlg20
100/150/200/250/300
75
31
50
8
4
30
12
9
15
3/2/2
20/30/30
4.90/4.80/5.50
tlg30
150/200/250/300/400
100
49
75
10
4
50
17
11
21
4/3/3
25/40/40
9.10/9.10/10.00
tlg40
200/250/300/400/500
125
68
100
14
4
70
22
13
28
6/4/4
30/50/50
18.10/18.10/19.30
tlg50
250/300/400/500/600
175
118
150
14
8
115
26
13
32
10/8
10/30
25.00
订货举例：行程11.2m，弯曲半径300mm，3电缆直径48，3电缆直径28，2软管直径36
型号
半径
长度
支撑板宽度
固定方式
安装形式
tlg50
300
6875
350
d/e
"s"
tlg型的多种不同支撑板
tlg铝合金型拖链与一般的拖链不同，它可通过固定的铝型材满足不同要求的需要，支撑板宽或达1200mm，在最高速度和行程速度下，拖链的内部分隔无懈可击，并保证使电缆达到最佳保护。
我们每二节链板提供一条支撑板。如每节均需支撑板，请在订货时，订10a／20a／30a／40a／50a，而不是10b／20b／30b／40b／50b。
即tlg20a／200×2100／200“h”或tlg20b／200×2100／200 “h”。
银星(silber star)铝合金护板的拖链，订货型号为325／525／625。进一步的了解请参见下图“银星护板”。即tlg325／200×2100／200 “h”。
